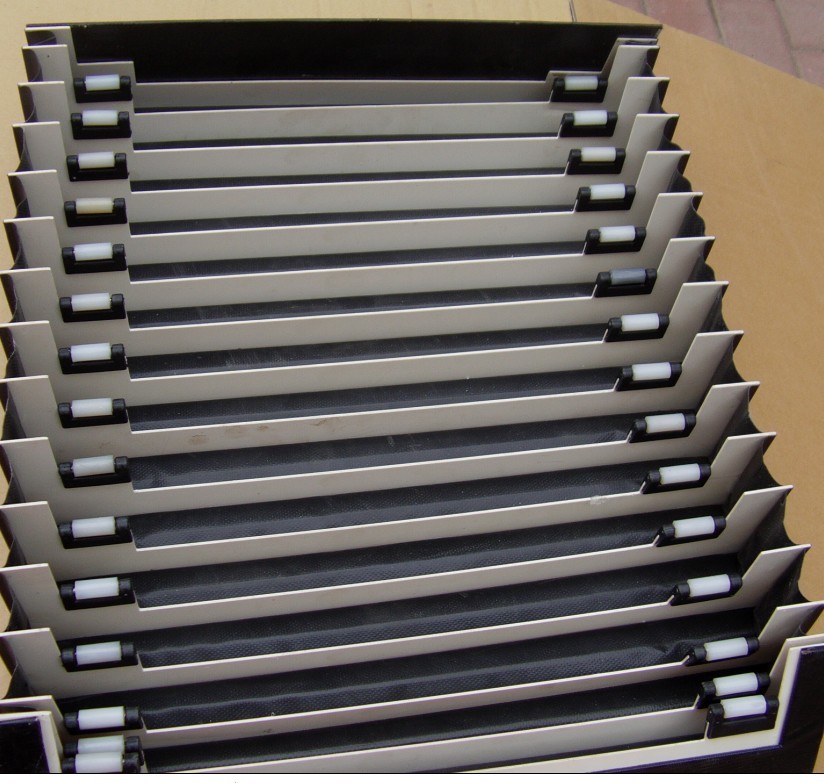

现在的风琴防护罩的设计都是采用CAD完成的，但是现在有些人虽然会用但是并非得心应手，绘制图纸的时候有的人画的很快有的人很慢，有些人绘制的图纸看上去一目了然，清晰漂亮，有些人人画的防护罩图纸却表达不清，惨不忍睹。那么怎么去做才可以绘制出比较好的风琴防护罩图纸呢？今天在恒通的技术文章中就谈谈。
其一：风琴防护罩的图纸必须要清楚
我们的风琴防护罩的图纸必须要清晰，好的防护罩图纸要看上去一目了然，护罩的外形，折高，拉伸和压缩等都要标注的清清楚楚，互不重叠。除了图纸打印出来清晰以外，在电脑上显示也必须要清晰，图纸的清晰除了能表达设计的思路和设计的内容之外，也是其基础的所在。
其二：风琴防护罩的图纸必须要清楚
风琴防护罩的绘图主要还是为了下料，不仅仅是为了图纸好看而已，所以图纸要准确的反应我们所需的东西，这样制造出来的风琴防护罩在安装的时候才可以准确无误，如果只是为了好看而忽略了其最终所需的东西，那么就和CAD的绘图目的背道而驰了，这点是非常值得注意的东西了。
这是CAD使用的两个基本点，除了一些最基本的绘图命令外，其它的各种编辑命令、各种设置的定义，可以说都是围绕着这两点进行的，做好了这两点的东西，对于风琴防护罩CAD的绘制就做好了。
