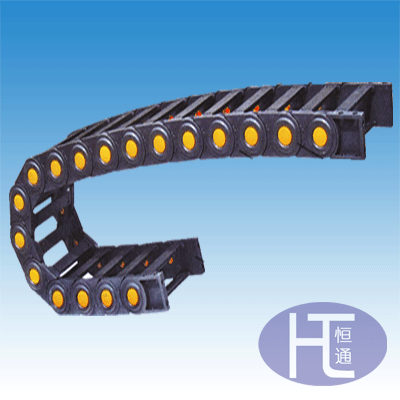

35系列工程塑料拖链材质：PA6、PA66
拖链选用原则
内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10％的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为 考高度。
内宽：选择较粗的一些电缆、油管、气管、水管等， 其外经之和作为拖链内宽的参考，并留有至少10％ 的宽度空间。
弯曲半径：选择内置电缆．油管、气管、水管等中 最大的弯曲半径作为对考值并留有10％以上的空间
拖链的安装方法
使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖扳，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端 和活动端均应去张力装置加以固定。
在长距离滑动使用时，建议使用导向槽。导向槽的 使用和安装请咨询我公司的专业人员。
| 规格 |
内腔（Mm） |
外腔（Mm） |
弯曲半径 |
每米节数 |
订货编号 |
| |
35×50 |
55×79 |
|
|
HTKK0351 |
| |
35×60 |
55×89 |
|
|
HTKK0352 |
| |
35×75 |
55×104 |
75 |
|
HTKK0353 |
| |
35×100 |
55×129 |
100 |
|
HTKK0354 |
| 035系列 |
35×125 |
55×154 |
125 |
17 |
HTKK0355 |
| |
35×150 |
55×179 |
150 |
|
HTKK0356 |
| |
35×175 |
55×204 |
200 |
|
HTKK0357 |
| |
35×200 |
55×229 |
|
|
HTKK0358 |
| |
35×250 |
55×279 |
|
|
HTKK0359 |
| |
35×300 |
55×327 |
|
|
HTKK0350 |
|
