选用方法:
按设备原有支承数,参照上表中每个垫铁最大承载量选用所需型号。例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg,若选用SV78-100型已超载,故应选用SV78-125型为适合。
作用方法:
安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。机床防震垫铁橡胶有蠕变现象,待经14天趋向稳定,故要求机床使用14天后再调整一次水平。
我们提供给您的:
◆ 机械设备减振安装。机械部件间减振连接。
◆ 高品质的减振产品
◆ 良好的衰减和隔离振动
◆ 良好的改善车间环境噪音
您可以得到的:
◆ 机床到位既可安装,立刻生产。
◆ 缩短安装周期,节省安装费用。
◆ 可使粗;精加工设备组成合理的生产单元,缩短工件周转路线,减少在制品工序周转过程的碰损率,降低生产费用。
◆ 可随时根据工艺;生产需求,调整机床位置,减少二次安装费用。

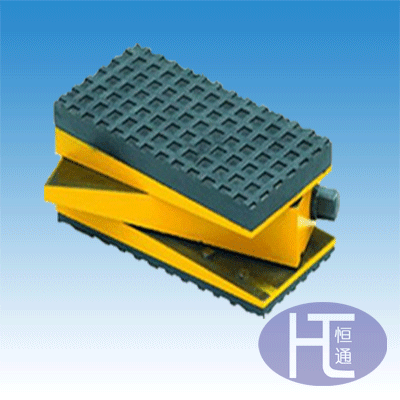

产品特点:减振橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动传入。安装机床不需设置地脚螺栓与地面固定。节约安装费用,缩短安装周期。调节机床水平高度,范围大。采用丁腈合成橡胶,耐油脂和冷却剂。适用范围没有机床机地脚安装孔的设备
适用范围:
金属加工机床,缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。
规格 |
重量 |
螺纹 |
单块承重 |
订货编号 |
|
KG |
|
KG |
NO. |
150*80*60 |
3.5 |
M16 |
600 |
HTS77-1 |
200*100*80 |
7 |
M16 |
1200 |
HTS77-2 |
240*120*90 |
11 |
M18 |
1600 |
HTS77-3 |
240*120*100 |
14 |
M18 |
1800 |
HTS77-4 |
300*150*100 |
20 |
M20 |
3500 |
HTS77-5 |
340*180*120 |
28 |
M24 |
5000 |
HTS77-6 |
|
