螺牙规格:PG和M型

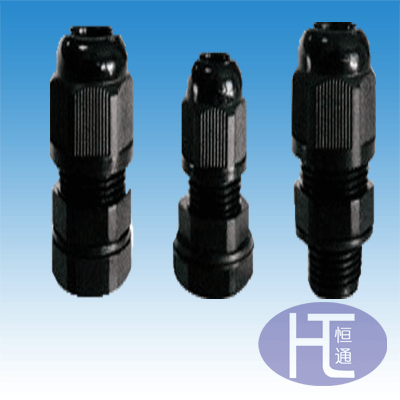

产品说明:精密美观的外型之设计,配合能维持高扭力的防松迫紧螺帽结构,使其抗拉力特强,气密性完美,并可持续性沉水50公尺。本产品全数通过1000小时抗UV耐候实验且防水与抗拉力功能不变。产品有耐酸 碱、耐化学物质与一般溶剂等抗腐蚀特性,可广泛用于机器、自动控制、电气、网络、连接器、电信或通信、照明等各个领域。
防护等级 :在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68-5Bar
颜色 : 黑色(B),灰色(G),蓝色(N),红色(R),白色(W)。
防火等级 :UL94V-2.最高可达V0级防火级别。
材质 :尼龙 PA66 制成 ( 防火等级 UL 94V-2 ),密封圈耐候橡胶制成。各种孔径、材质的橡胶可接受订制。
工作温度 :-40℃~+100℃短时可达+120℃。
订货编号及规格尺寸:见下图
螺纹规格 |
卡口范围 |
AG外径 |
GL |
H |
订货编号 |
AG |
Mm |
Mm |
Mm |
Mm |
NO. |
PG7 |
3-6.5 |
12.5 |
8 |
20 |
HTPG7 |
PG9 |
4-8 |
15.2 |
8 |
22 |
HTPG9 |
PG11 |
5-10 |
18.6 |
8 |
24 |
HTPG11 |
PG13.5 |
6-12 |
20.4 |
9 |
27 |
HTPG13.5 |
PG16 |
10-14 |
22.5 |
10 |
28 |
HTPG16 |
PG21 |
13-18 |
28.3 |
11 |
30 |
HTPG21 |
PG29 |
18-25 |
37 |
11 |
38 |
HTPG29 |
PG36 |
22-32 |
47 |
13 |
45 |
HTPG36 |
PG42 |
32-38 |
54 |
13 |
47 |
HTPG42 |
PG48 |
37-44 |
59.3 |
14 |
47 |
HTPG48 |
M12-1.5 |
3-6.5 |
12 |
8 |
20 |
HTM12 |
M16-1.5 |
4-8 |
16 |
8 |
22 |
HTM16 |
M18-1.5 |
5-10 |
18 |
8 |
24 |
HTM18 |
M20-1.5 |
6-12 |
20 |
9 |
27 |
HTM20 |
M22-1.5 |
10-14 |
22 |
10 |
28 |
HTM22 |
M25-1.5 |
13-18 |
25 |
11 |
30 |
HTM25 |
M32-1.5 |
18-25 |
32 |
11 |
38 |
HTM32 |
M40-1.5 |
22-32 |
40 |
13 |
45 |
HTM40 |
M50-1.5 |
32-38 |
50 |
13 |
47 |
HTM50 |
M63-1.5 |
37-44 |
63 |
14 |
47 |
HTM63 |
|
