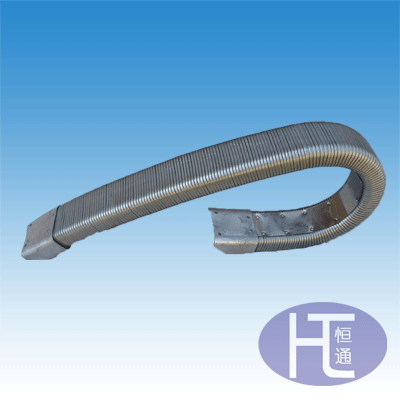

恒通JR-2矩形金属软管结构:
产品整体采用全金属制造;表面和内壁光滑,可zui大程度的保护操作人员和电缆的安全要求;产品外观漂亮,于整体设备搭配和谐,是电缆等保护的理想选择;该产品符合JB/GQ058285企业联合标准,质量保证。
产品适用范围:
各类金属切屑机床及切割机床,防止高热铁屑对您供电、水、气线路的损伤,保护劳动安全。
产品规格:
规格种类繁多,并根据安装需求有多种接头供选,zui大程度上满足机械设备的需求。
订货编号:如下
内腔
|
外腔
|
弯曲半径
|
轴向拉力
|
重量
|
订货编号
|
Mm
|
Mm
|
Mm
|
KG
|
KG/米
|
NO.
|
20×30
|
27.5×36.7
|
60
|
35
|
1.3
|
HTXG01
|
25×50
|
31.5×54.5
|
90
|
40
|
1.75
|
HTXG02
|
35×60
|
40.1×64.4
|
100
|
50
|
2.1
|
HTXG03
|
38×73
|
43.7×77.8
|
110
|
60
|
2.36
|
HTXG04
|
40×80
|
45.4×84.7
|
120
|
70
|
2.5
|
HTXG05
|
52×102
|
57.5×107.8
|
140
|
75
|
2.85
|
HTXG06
|
60×120
|
67.5×127.7
|
180
|
80
|
3.15
|
HTXG07
|
60×130
|
67.5×134.4
|
180
|
80
|
3.25
|
HTXG08
|
72×162
|
78.4×168.2
|
210
|
80
|
4.5
|
HTXG09
|
接头形式
安装尺寸:
|
